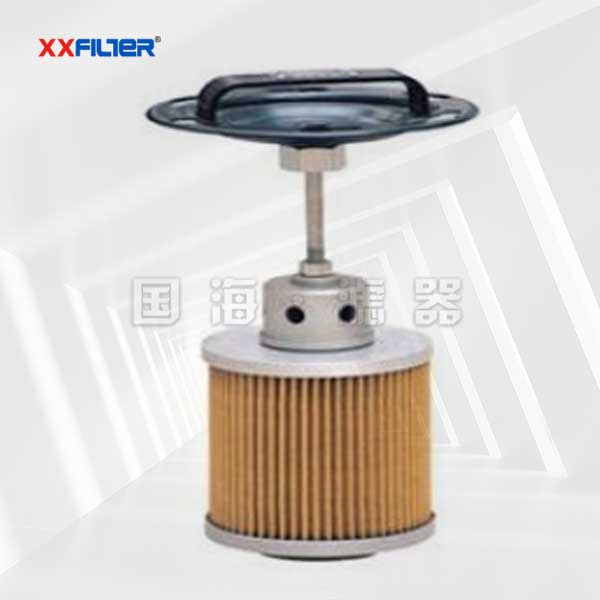

XNL-160*10Y箱內回油過濾器

型號 : XNL-160*10Y
過濾介質 : 液壓油
材質 : 碳鋼、不銹鋼
工作壓力 : 1.6Mpa
工作溫度 : -10℃~100攝氏度
形式/結構 : 筒式
過濾精度 : 從1、3、6、12、25……μm 過濾比：X≧100
使用范圍 : 液壓系統

產品介紹
性能特點
技術參數
應用領域

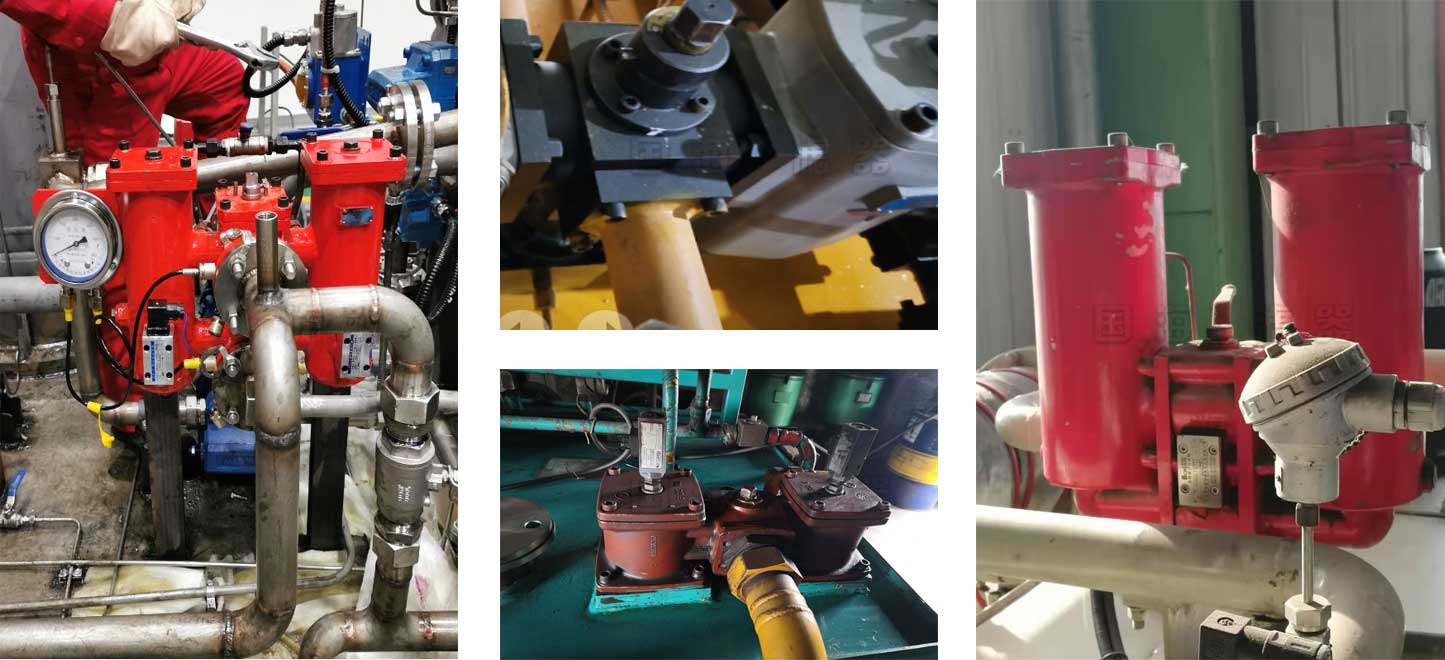

客戶案例

產品介紹：

XNL-160*10Y箱內回油過濾器安裝于液壓系統回油口，濾除液壓系統中由元件磨損而產生的金屬顆粒以及橡膠質等污染物，使流回油箱的油液保持清潔。這種回油過濾器具有旁通閥：冷油啟動時，因系統液溫較低，流動性等因素造成的過濾器壓差大主機不能工作，以及濾芯被污染物堵塞的情況下，濾蓋下部并聯的旁通閥會自動開啟，以保護濾芯及系統的正常工作。內置的液壓油濾芯具有過濾精度高，通油能力大，原始?jí)毫p失小，納污量大等優點，其過濾標準符合ISO標準。

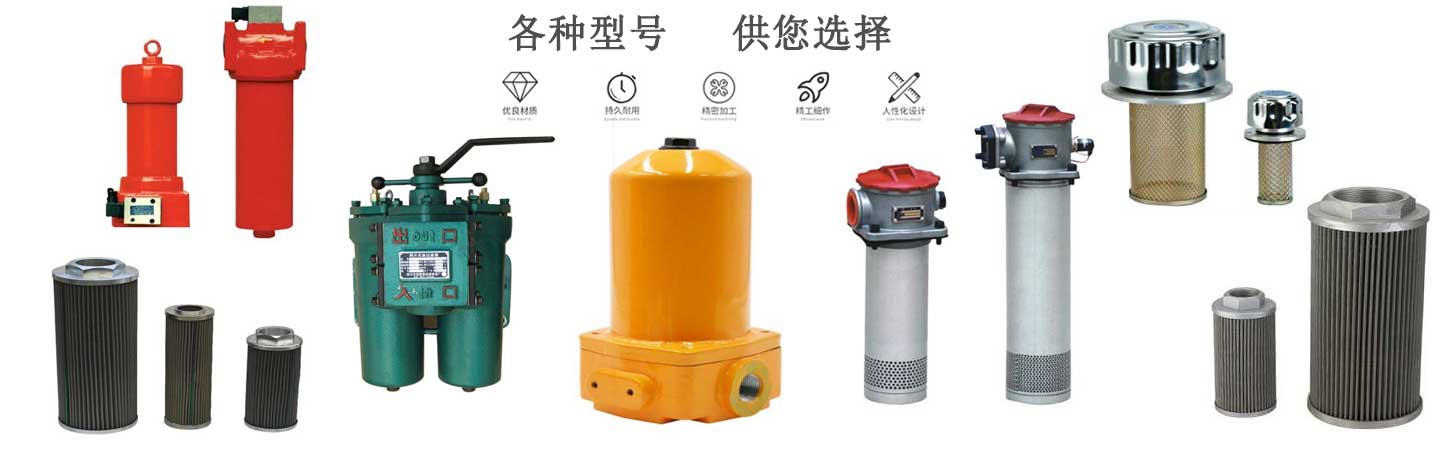

回油過濾器其他型號推薦：
高效RFA系列直回式回油過濾器 XU-A系列線隙式回油過濾器 QU-A系列回油過濾器

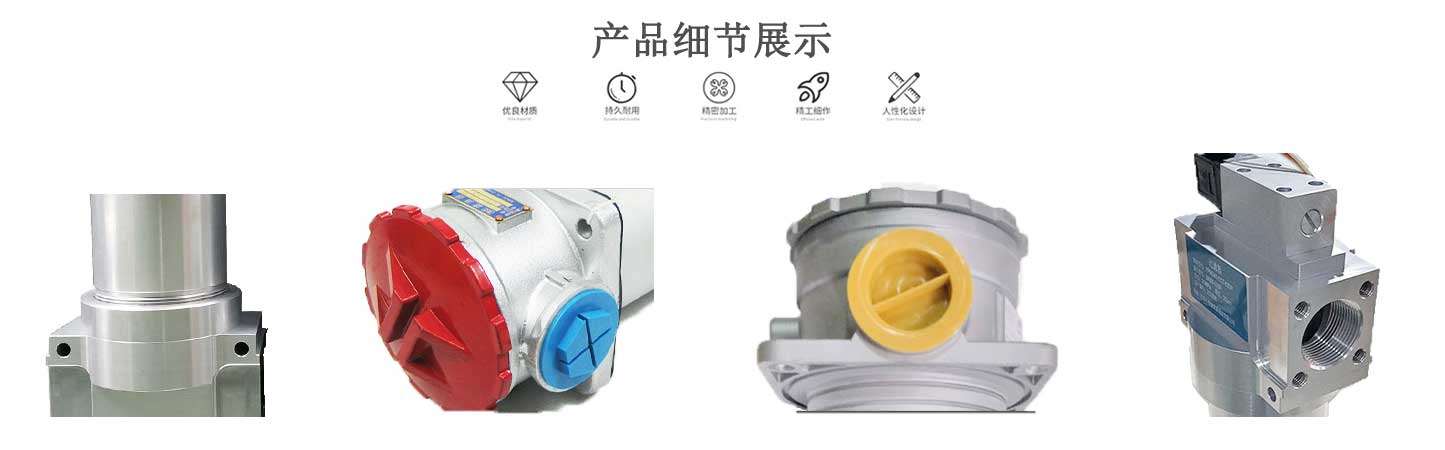

性能特點

1、回油過濾器直接安裝在油箱內，簡化了系統的管路，節省空間，使系統布置更為緊湊；
2、帶有自閉閥：檢修系統時，油箱里的油液不會回流。更換濾芯時，能把濾芯內的污染物一同帶出油箱，使油液不會外流；
3、帶有旁通閥：當濾芯被污染物堵塞導致壓差達0.35 Mpa時，如不能馬上更換濾芯，設在濾芯頂部的旁通閥會自動開啟（其壓差為0.4Mpa），以保護系統正常工作；
4、帶有磁性裝置：可濾除回油油液中1μm以上的鐵磁性顆粒。
5、用戶選用XNL系列油過濾器時，務必要配置壓力發訊器，當濾芯被污物堵塞到壓差為0.35Mpa時，應及時更換濾芯。

技術參數

型號	公稱流量	過濾精度	通經	公稱壓力	濾芯型號
XNL-25x*	25	l 3 5 10 20 30	20	0.6	NLX-25x*
XNL-40x*	40		20		NLX-40x*
XNL-63x*	63		32		NLX-63x*
XNL-100x*	100		32		NLX-100x*
XNL-160x*	160		50		NLX-160x*
XNL-250x*	250		50		NLX-250x*
XNL-400x*	400		80		NLX-400x*
XNL-630x*	630		80		NLX-630x*
XNL-800x*	800		90		NLX-800x*
XNL-1000x*	1000		90		NLX-1000x*

問：液壓油過濾器的分類有哪些？

答：吸油過濾器，回油過濾器，壓力管路過濾器，雙筒回油過濾器，磁性過濾器，液壓空氣濾清器

問：液壓油過濾器的作用是什么?

答：液壓油過濾器主要用在液壓系統中，用于濾除工作介質中的固體顆粒及膠狀物質，有效控制工作介質的污染度。

問：液壓油過濾器濾芯可以清洗嗎？

答：1.如果液壓油過濾材料是由金屬網或銅網制成，可以在煤油中浸泡一段時間，然后通過風吹干凈堵塞的污漬。

2.如果液壓油過濾材料是玻璃纖維或?yàn)V紙，就不能清洗，清洗也不能起到作用，在這種情況下，需要更換新的液壓油過濾器。

問：不同類別的液壓油過濾器應用在哪些地方？

答：1.安裝在液壓泵的吸油管道上，這種安裝方式要求過濾器有較大通油能力和較小的阻力，所以一般采用過濾精度較低的粗過濾器，其目的是保護液壓泵。

2.過濾器安裝在回油管道上，這種安裝方式可經常地清除油液中的雜質。為防備過濾器堵塞時，油液仍然能順利流回油箱，應并聯一個安全閥。由于回油管壓力低，可用強度較低的過濾器。

3.安裝在液壓泵的輸油管道上，這種安裝方式可保護除液壓泵和溢流閥以外的其他元件。一般采用精過濾器。由于過濾器在高壓下工作，濾芯和殼體應能承受系統的工作壓力與沖擊壓力。為了防止過濾器堵塞時引起泵過載或使濾芯損壞，可在壓力油路上設置一堵塞指示裝置或并聯一安全閥。

4.安裝在重要元件之前，在重要元件的前面，根據需要可安裝單獨的精過濾器，以保證這些元件正常的工作。
