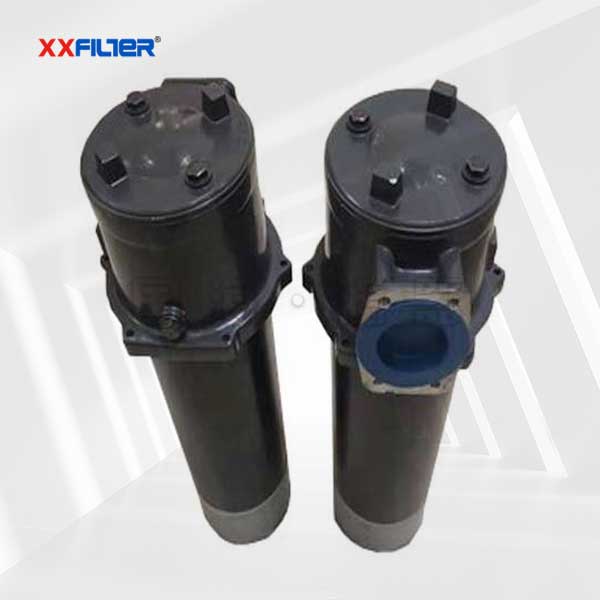

WY-A300*10磁性回油過濾器

型號 : WY-A300*10
過濾介質 : 液壓油
材質 : 碳鋼、不銹鋼
工作壓力 : 1.6兆帕
工作溫度 : -10℃~100攝氏度
形式/結構 : 筒式
過濾精度 : 從1、3、6、12、25……μm 過濾比：X≧100
使用范圍 : 液壓系統

產品介紹
性能特點
技術參數
應用領域

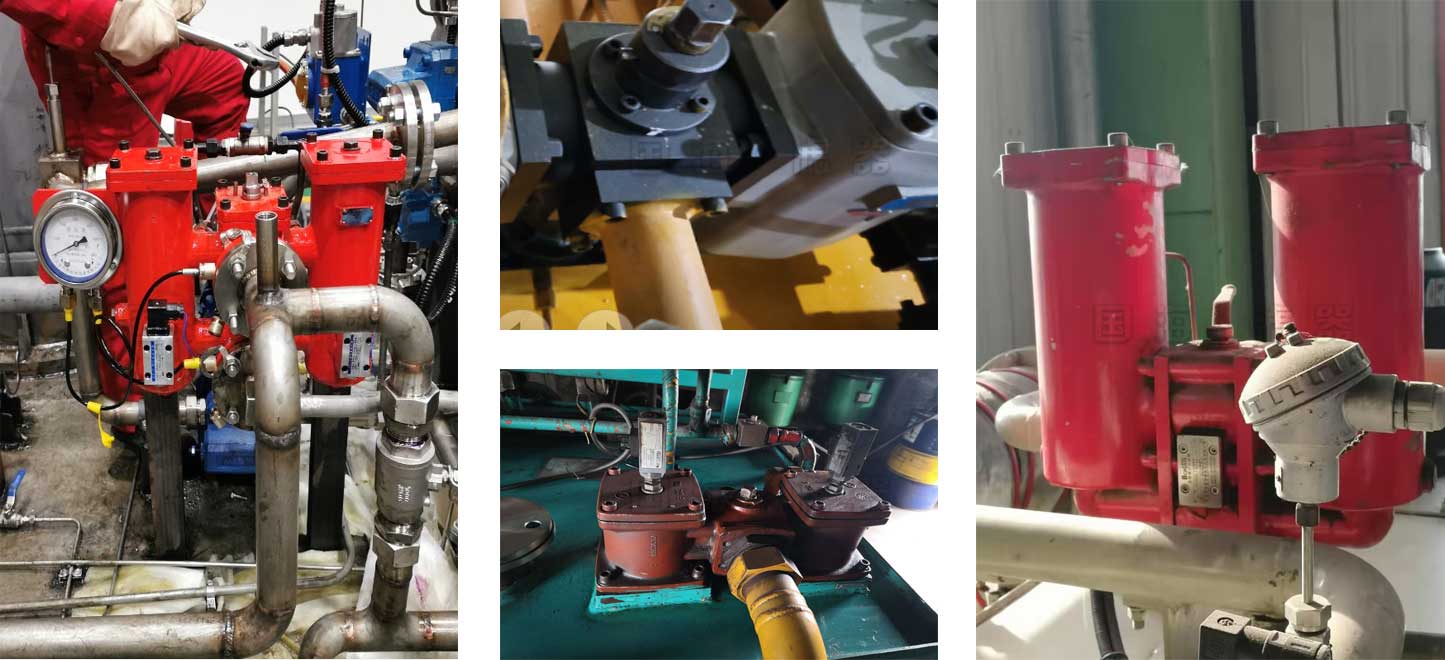

客戶案例

產品介紹：

WY-A300*10磁性回油過濾器系列僅一小部分的濾頭連接部分分露在油箱外，其余大部分都在油箱內部，從而簡化了系統管路，過濾器安裝方便，系統排列緊湊美觀。在結構上我們改進了原來管路回油過濾器的龐大結構，考慮到液壓系統內產生量多的還是鐵磁性污染物，所以在回油精過濾前，先經強磁鐵進行磁性過濾，然后再經二級精密過濾。這款油過濾器系列設有濾芯污染堵塞發訊器和油路旁通閥，當回油壓力達到0.35MPa時，發訊器發出開關信號或報警，還可直接從發訊器的表盤上讀出回油壓力值，以提示操作人員及時更換濾芯，保證系統油液的清潔度。更換濾芯只需旋開過濾器端蓋即可。當回油壓力上升至0.4MPa時，過濾器內的旁通閥便自動卸荷，以避免回油壓力過高造成整個系統工作性能不良。

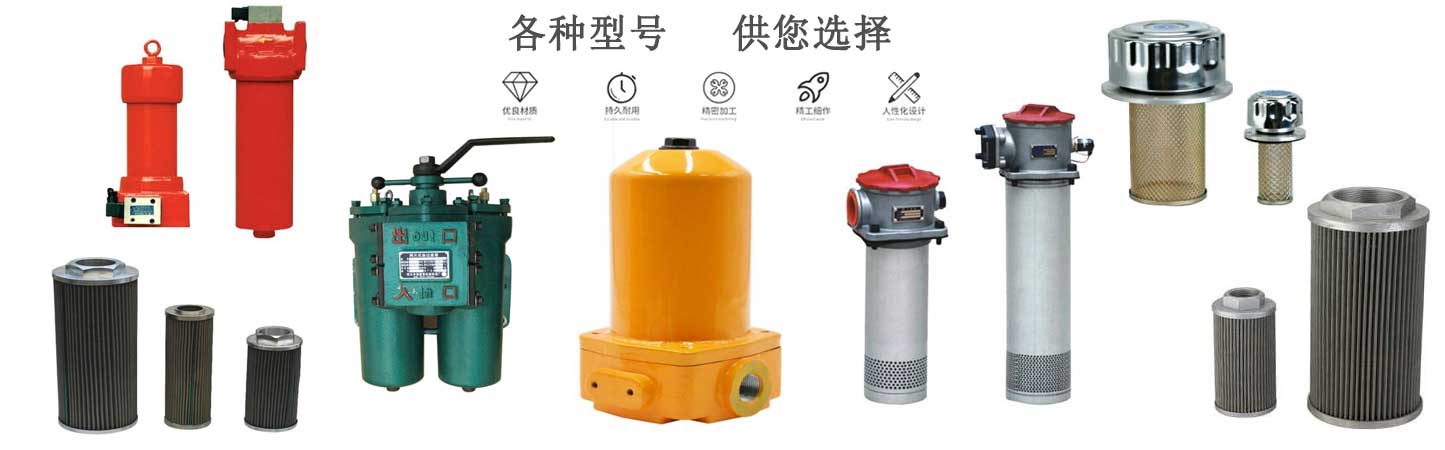

回油過濾器其他型號推薦：
SPL-65網片式油濾器 XU-A100*10回油過濾器 RFB-63*10自封式回油過濾器
性能特點

1、進出口通徑：原則上回油過濾器的進出口通徑不應小于相配套的泵的進口通徑，一般與進口管路口徑一致。
2、公稱壓力：按照過濾管路可能出現的最高壓力確定過濾器的壓力等級。
3、孔目數的選擇：主要考慮需攔截的雜質粒徑，依據介質流程工藝要求而定。各種規格絲網可攔截的粒徑尺寸查下表“濾網規格”。

技術參數

型號	公稱壓力（MPa)	公稱流量(L/ min)	旁通閥開啟壓力(MPa)	過濾精度(μm)	永久磁閥表面積（c㎡）	連接方式
WY-A300*10	1.6	300	0.3	10	170	管式
WY-A400*10	1.6	400
WY-A500*10	1.6	500
WY-A600*10	1.6	600
WY-A700*10	1.6	700
WY-A800*10	1.6	800

問：液壓油過濾器的分類有哪些？

答：吸油過濾器，回油過濾器，壓力管路過濾器，雙筒回油過濾器，磁性過濾器，液壓空氣濾清器

問：液壓油過濾器的作用是什么?

答：液壓油過濾器主要用在液壓系統中，用于濾除工作介質中的固體顆粒及膠狀物質，有效控制工作介質的污染度。

問：液壓油過濾器濾芯可以清洗嗎？

答：1.如果液壓油過濾材料是由金屬網或銅網制成，可以在煤油中浸泡一段時間，然后通過風吹干凈堵塞的污漬。

2.如果液壓油過濾材料是玻璃纖維或?yàn)V紙，就不能清洗，清洗也不能起到作用，在這種情況下，需要更換新的液壓油過濾器。

問：不同類別的液壓油過濾器應用在哪些地方？

答：1.安裝在液壓泵的吸油管道上，這種安裝方式要求過濾器有較大通油能力和較小的阻力，所以一般采用過濾精度較低的粗過濾器，其目的是保護液壓泵。

2.過濾器安裝在回油管道上，這種安裝方式可經常地清除油液中的雜質。為防備過濾器堵塞時，油液仍然能順利流回油箱，應并聯一個安全閥。由于回油管壓力低，可用強度較低的過濾器。

3.安裝在液壓泵的輸油管道上，這種安裝方式可保護除液壓泵和溢流閥以外的其他元件。一般采用精過濾器。由于過濾器在高壓下工作，濾芯和殼體應能承受系統的工作壓力與沖擊壓力。為了防止過濾器堵塞時引起泵過載或使濾芯損壞，可在壓力油路上設置一堵塞指示裝置或并聯一安全閥。

4.安裝在重要元件之前，在重要元件的前面，根據需要可安裝單獨的精過濾器，以保證這些元件正常的工作。
