TRF系列吸回油過濾器

型號 : TRF系列
過濾介質 : 液壓油
材質 : 黃銅、碳鋼、不銹鋼
工作壓力 : 0.6Mpa
工作溫度 : -10℃~100℃
形式/結構 : 筒式
過濾精度 : 從1、3、6、12、25……μm 過濾比：X≧100
使用范圍 : 油過濾系統

產品介紹
性能特點
技術參數
應用領域

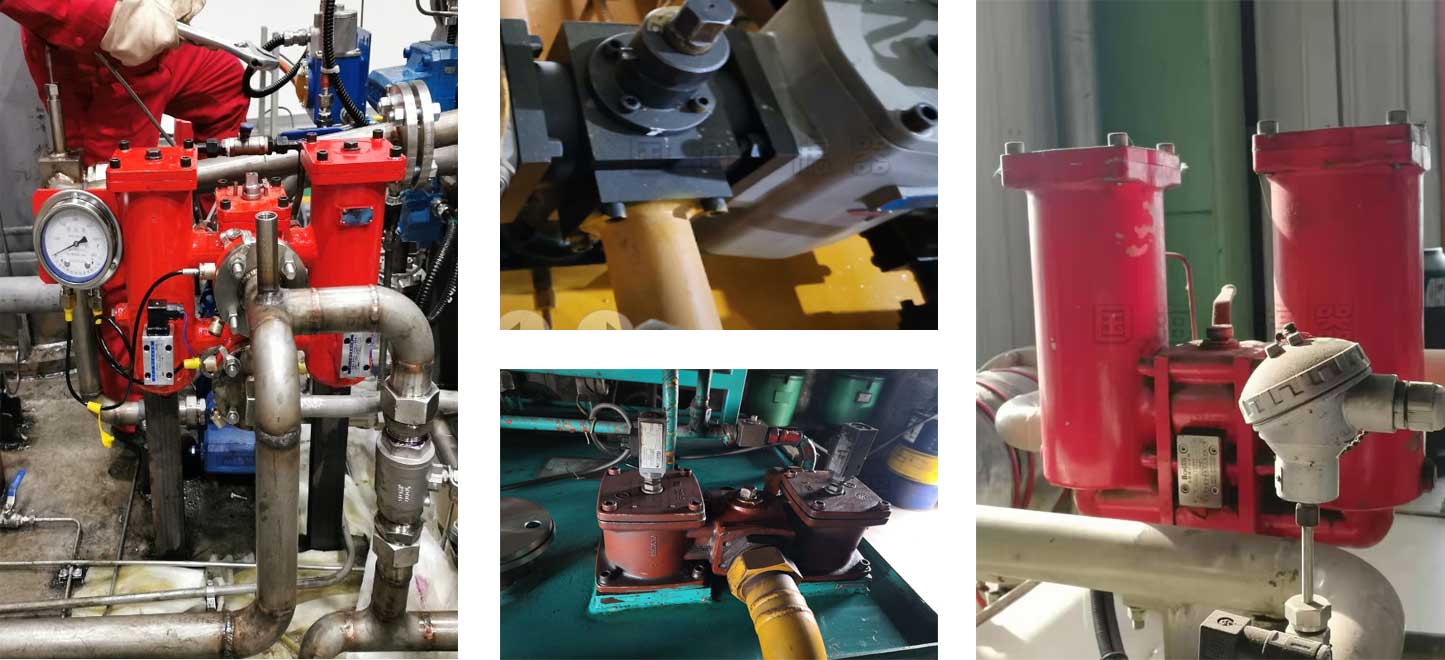

客戶案例

產品介紹：

TRF系列吸回油過濾器用于靜壓傳動，所有運動條件下，過濾器流量始終大于液壓泵輸出流量的場合。通過濾芯的全流式過濾作用，滿足較高清潔度等級要求。該產品集吸回油過濾功能于一體，能對吸入的油液百分百的過濾，使污染物不能進入液壓泵。通過系統回油路上的全流式過濾作用，保護液壓泵免受污染物顆粒的污染。該吸回油過濾器有殼體和濾芯兩大部分構成，同時還有單向閥（0.5bar）、帶透明軟管的兩通球閥、液壓油濾芯、壓力安全閥（2.5bar）、保護濾芯的緊急吸油閥、壓力控制閥（0.5bar）、回油管接口、供給泵吸油口、壓力污染發訊器接口、真空污染發訊器接口等。

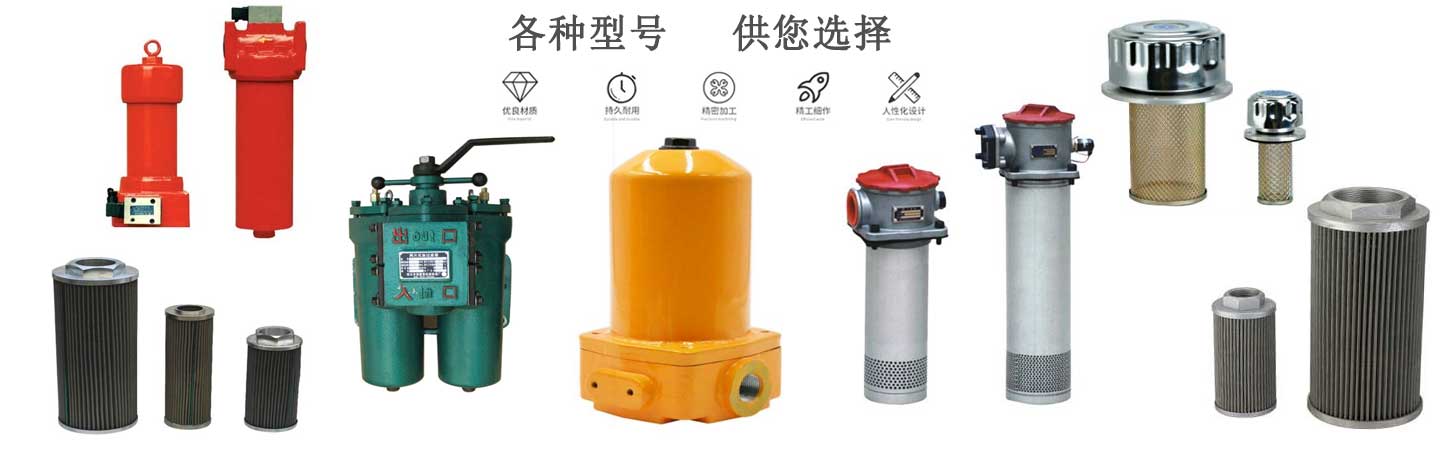

其他類型過濾器推薦：
磁性油過濾器CFF-510*80 TFA系列吸油過濾器液壓泵過濾器TFB-45*10
性能特點

在吸油過濾器正常運行前，先用補油泵將系統補滿油，而后啟動系統即可關閉補油泵（系統補油流量小于過濾器補償流量），讓油液在閉式系統中循環，由于該液壓油過濾器裝有吸油閥，在循環過程中由于漏油等原因造成系統缺油的情況下，油液經吸油閥和吸油濾芯補充到系統，從而確保了油液的充分供應。當系統油液回油過多時（如油缸的回收），該過濾器下的安全閥打開，使油液回到油箱。

技術參數

型號	公稱流量	公稱壓力	過濾精度		旁通閥開啟壓力	安全閥開啟壓力	最大補償流量	濾芯型號
			吸油	回油
TRF-100	100	1	80	10	0.35	0.05	6	TRFX-100
TRF-200	200			20			10	TRFX-200
TRF-300	300			30			16	TRFX-300

問：液壓油過濾器的分類有哪些？

答：吸油過濾器，回油過濾器，壓力管路過濾器，雙筒回油過濾器，磁性過濾器，液壓空氣濾清器

問：液壓油過濾器的作用是什么?

答：液壓油過濾器主要用在液壓系統中，用于濾除工作介質中的固體顆粒及膠狀物質，有效控制工作介質的污染度。

問：液壓油過濾器濾芯可以清洗嗎？

答：1.如果液壓油過濾材料是由金屬網或銅網制成，可以在煤油中浸泡一段時間，然后通過風吹干凈堵塞的污漬。

2.如果液壓油過濾材料是玻璃纖維或濾紙，就不能清洗，清洗也不能起到作用，在這種情況下，需要更換新的液壓油過濾器。

問：不同類別的液壓油過濾器應用在哪些地方？

答：1.安裝在液壓泵的吸油管道上，這種安裝方式要求過濾器有較大通油能力和較小的阻力，所以一般采用過濾精度較低的粗過濾器，其目的是保護液壓泵。

2.過濾器安裝在回油管道上，這種安裝方式可經常地清除油液中的雜質。為防備過濾器堵塞時，油液仍然能順利流回油箱，應并聯一個安全閥。由于回油管壓力低，可用強度較低的過濾器。

3.安裝在液壓泵的輸油管道上，這種安裝方式可保護除液壓泵和溢流閥以外的其他元件。一般采用精過濾器。由于過濾器在高壓下工作，濾芯和殼體應能承受系統的工作壓力與沖擊壓力。為了防止過濾器堵塞時引起泵過載或使濾芯損壞，可在壓力油路上設置一堵塞指示裝置或并聯一安全閥。

4.安裝在重要元件之前，在重要元件的前面，根據需要可安裝單獨的精過濾器，以保證這些元件正常的工作。
