GU-H系列壓力管路過濾器

型號 : GU-H
過濾介質 : 液壓油
材質 : 碳鋼、不銹鋼
工作壓力 : 32Mpa
工作溫度 : -10℃~100℃
形式/結構 : 筒式
過濾精度 : 3-40um
使用范圍 : 液壓系統

產品介紹
性能特點
技術參數
應用領域

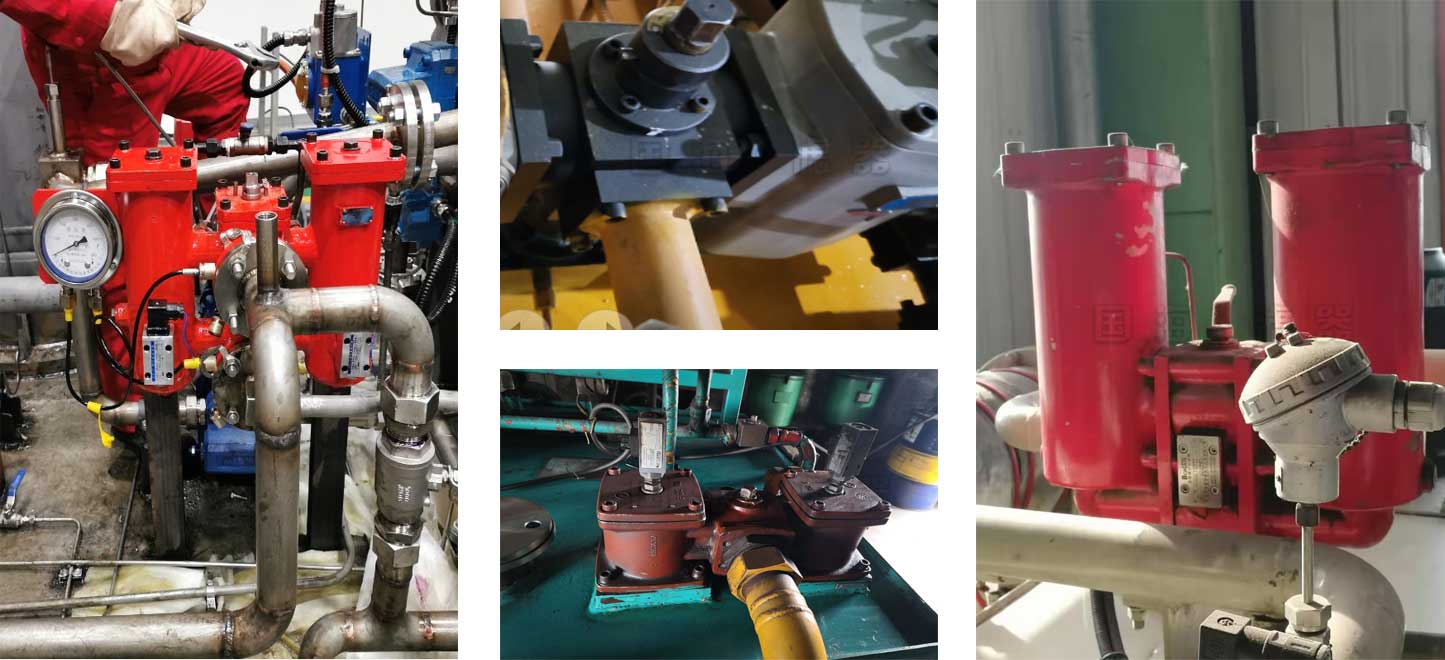

客戶案例

產品介紹：

GU-H系列壓力管路過濾器是國標系列中的一種，安裝在在液壓系統的壓力管路上，過濾器用以過濾液壓站系統中產生的固體金屬顆粒雜質，能夠抗高壓、精度高、過濾面積較大等特點。該過濾器設有壓差發訊裝置，當液壓油濾芯污染堵塞時，壓差范圍在0.35MPa時，即發出開關信號，此時應及時更換濾芯，以達到保護系統安全的目的。
其他類型過濾器推薦：
SZU系列雙筒過濾器 TFA系列吸油過濾器旋轉式管路過濾器SP-08*10
性能特點

1.當管路過濾器中的濾芯被污染物逐漸堵塞時，目測發訊器觀察窗內的紅色信號環慢慢上升，當紅色信號環上升到最高位置時（觀察窗內完全紅色），指示濾芯已被污染物堵塞到需清洗或更換的程度了。清洗或更換濾芯后，按復位按鈕，使紅色信號環下滑。
2.當濾芯被污染物堵塞到出油口的真空度為-0.018Mpa時，發訊器內的微動開關，發出開關信號，指示應清洗或更換濾芯，如此時又不能馬上停機或無人來更換濾芯，設在過濾器該內的旁通閥會自動開啟。
3.但濾芯被污染物堵塞到出油口壓力（真空度-0.02Mpa）時，旁通閥會自動開啟，以避免油泵出現吸空等故障。

技術參數

型號	公稱流量	過濾精度	公稱壓力	濾芯型號	鏈接方式
GU-Hl0x*p	10	3 5 10 20 30 40	32	GX-10x*	管式
GU-H25x*p	25			GX-25x*
GU-H40x*p	40			GX-40x*
GU-H63x*P	63			GX-63x*
GU-H100x*P	100			GX-100x*
GU-H160x*P	160			GX-160x*
GU-H250x*p	250			GX-250x*	法蘭
GU-H400x*p	400			GX-400x*
GU-H630x*P	630			GX-630x*

問：液壓油過濾器的分類有哪些？

答：吸油過濾器，回油過濾器，壓力管路過濾器，雙筒回油過濾器，磁性過濾器，液壓空氣濾清器

問：液壓油過濾器的作用是什么?

答：液壓油過濾器主要用在液壓系統中，用于濾除工作介質中的固體顆粒及膠狀物質，有效控制工作介質的污染度。

問：液壓油過濾器濾芯可以清洗嗎？

答：1.如果液壓油過濾材料是由金屬網或銅網制成，可以在煤油中浸泡一段時間，然后通過風吹干凈堵塞的污漬。

2.如果液壓油過濾材料是玻璃纖維或?yàn)V紙，就不能清洗，清洗也不能起到作用，在這種情況下，需要更換新的液壓油過濾器。

問：不同類別的液壓油過濾器應用在哪些地方？

答：1.安裝在液壓泵的吸油管道上，這種安裝方式要求過濾器有較大通油能力和較小的阻力，所以一般采用過濾精度較低的粗過濾器，其目的是保護液壓泵。
2.過濾器安裝在回油管道上，這種安裝方式可經常地清除油液中的雜質。為防備過濾器堵塞時，油液仍然能順利流回油箱，應并聯一個安全閥。由于回油管壓力低，可用強度較低的過濾器。
3.安裝在液壓泵的輸油管道上，這種安裝方式可保護除液壓泵和溢流閥以外的其他元件。一般采用精過濾器。由于過濾器在高壓下工作，濾芯和殼體應能承受系統的工作壓力與沖擊壓力。為了防止過濾器堵塞時引起泵過載或使濾芯損壞，可在壓力油路上設置一堵塞指示裝置或并聯一安全閥。
4.安裝在重要元件之前，在重要元件的前面，根據需要可安裝單獨的精過濾器，以保證這些元件正常的工作。
