ISV管路吸油過濾器

型號 : ISV系列管路吸油過濾器
過濾介質 : 液壓油，潤滑油
材質 : 鋁合金外殼
工作壓力 : 1.6Mpa
工作溫度 : 1-100℃
形式/結構 : 筒式
過濾精度 : 80-180μm
使用范圍 : 冶金、石化、紡織等

產品介紹
性能特點
技術參數
應用領域

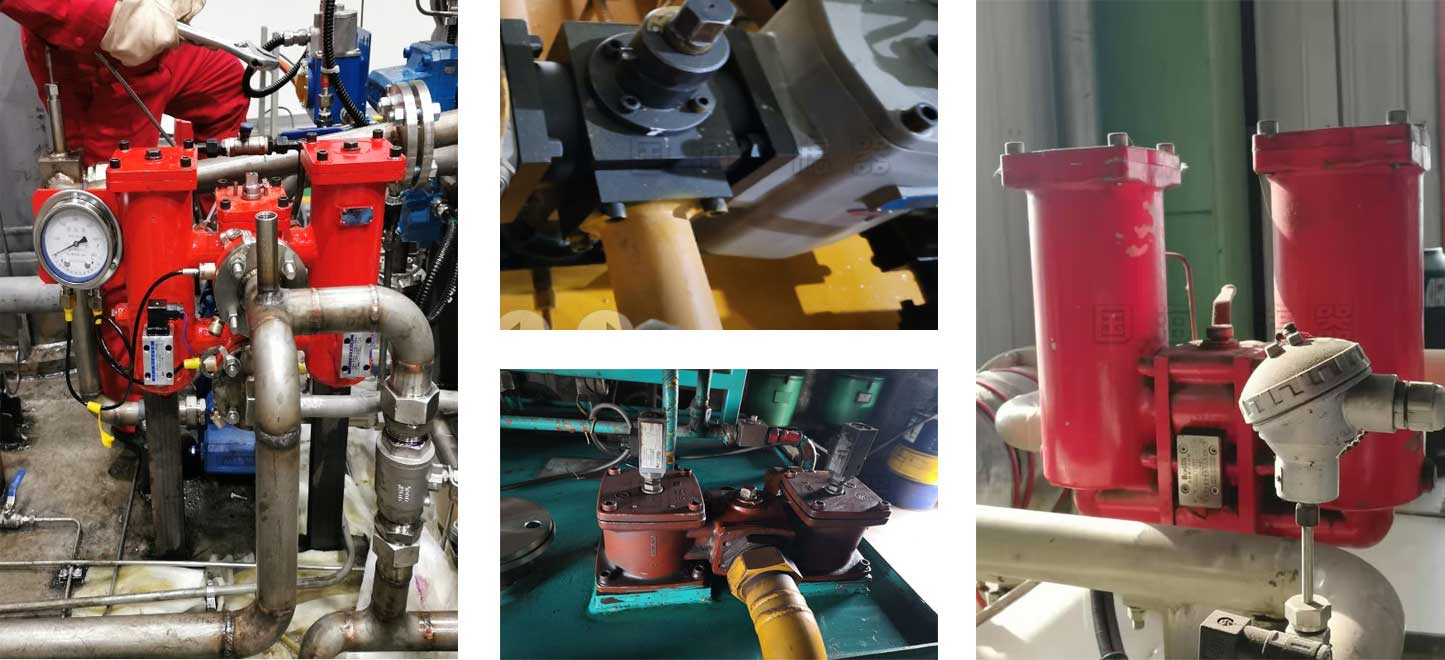

客戶案例

產品介紹：

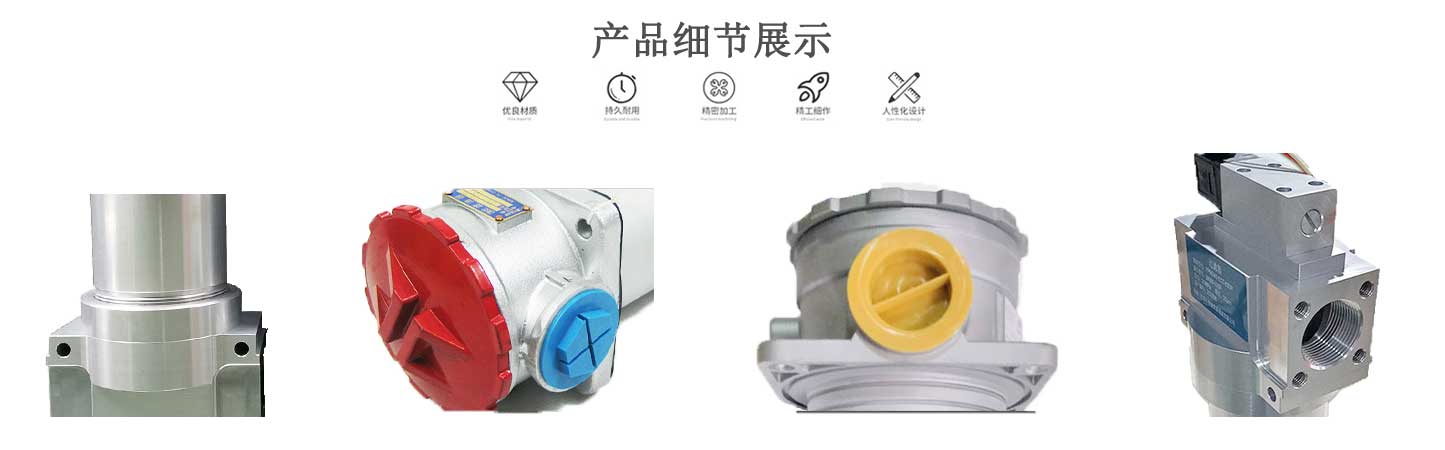

ISV系列管路吸油過濾器即Suction line filter，該過濾器系由鋁合金外殼，濾芯，旁通閥及目測發訊器和電發訊器構成的輕質而堅固的帶殼吸油過濾器，豎直安裝在油箱外的管路上，不影響管路的布置，油箱的尺寸不受過濾器的限制。

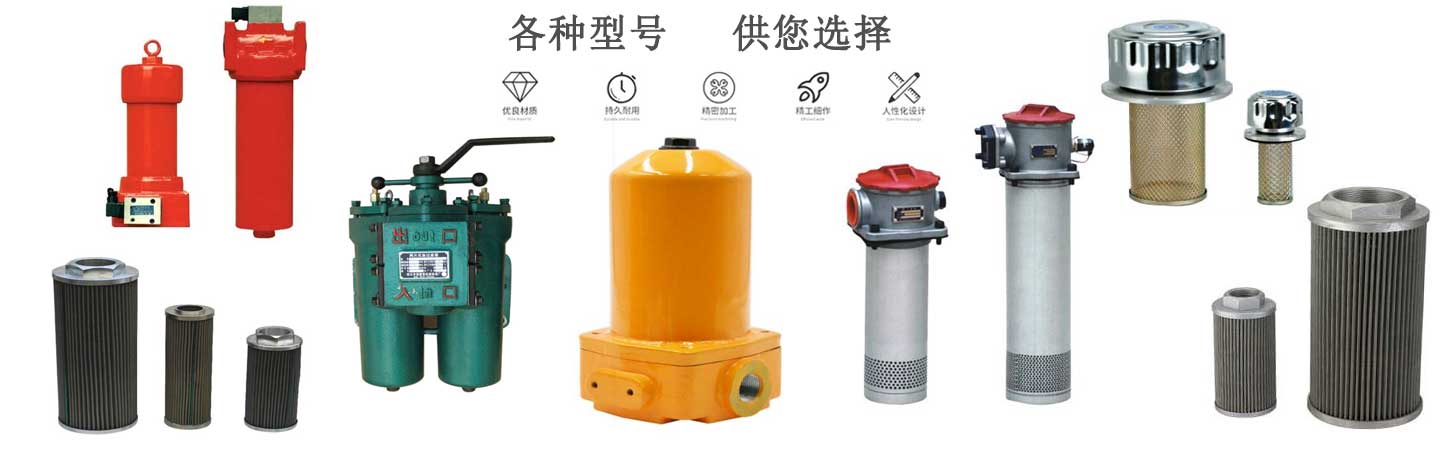

其他類型過濾器推薦：
SP10*25旋轉式管路過濾器 25LZU-A、QU-A、WU-A、XU-A系列回油過濾器 RLF-240回油管路過濾器
性能特點

液壓油過濾器ISV系列帶目測發訊器:當濾芯被污染物逐漸堵塞時，目測發訊器觀察窗內的紅色信號環慢慢上升，當紅色信號環上升到最高位置時，指示濾芯已被污染物堵塞到需清洗取更換的程度了。清洗或更換濾芯后，按復位按鈕，使紅色信號環下滑。帶電發訊器:當濾芯被污染物堵塞到出油口的真空度為-0.018MPa時，發訊器內的微動開關動作，發出開關信號，指示應清洗M更換濾芯，如此時又不能馬上停機2無人來更換A芯，設在過濾器蓋內的旁通閥會自動開啟(開啟壓力為:真空度一0.02MPa);帶旁通閥:當濾芯被污染堵塞到出油口壓力真空度0.02MPa時，旁通閥會自動開啟，以避免油泵出現吸空等故障。

技術參數

型號	公稱流量	過濾精度	通徑	原始?jí)毫p失	發訊裝置	重量kg	濾芯型號
ISV20-40	40	80100180	20	≤0.01	12	5	IX-40
ISV25-63	63		25		24	5	IX-63
ISV32-100	100		32		36	6	IX-100
ISV40-160	160		40		220	6	IX-160

問：液壓油過濾器的分類有哪些？

答：吸油過濾器，回油過濾器，壓力管路過濾器，雙筒回油過濾器，磁性過濾器，液壓空氣濾清器

問：液壓油過濾器的作用是什么?

答：液壓油過濾器主要用在液壓系統中，用于濾除工作介質中的固體顆粒及膠狀物質，有效控制工作介質的污染度。

問：液壓油過濾器濾芯可以清洗嗎？

答：1.如果液壓油過濾材料是由金屬網或銅網制成，可以在煤油中浸泡一段時間，然后通過風吹干凈堵塞的污漬。

2.如果液壓油過濾材料是玻璃纖維或?yàn)V紙，就不能清洗，清洗也不能起到作用，在這種情況下，需要更換新的液壓油過濾器。

問：不同類別的液壓油過濾器應用在哪些地方？

答：1.安裝在液壓泵的吸油管道上，這種安裝方式要求過濾器有較大通油能力和較小的阻力，所以一般采用過濾精度較低的粗過濾器，其目的是保護液壓泵。

2.過濾器安裝在回油管道上，這種安裝方式可經常地清除油液中的雜質。為防備過濾器堵塞時，油液仍然能順利流回油箱，應并聯一個安全閥。由于回油管壓力低，可用強度較低的過濾器。

3.安裝在液壓泵的輸油管道上，這種安裝方式可保護除液壓泵和溢流閥以外的其他元件。一般采用精過濾器。由于過濾器在高壓下工作，濾芯和殼體應能承受系統的工作壓力與沖擊壓力。為了防止過濾器堵塞時引起泵過載或使濾芯損壞，可在壓力油路上設置一堵塞指示裝置或并聯一安全閥。

4.安裝在重要元件之前，在重要元件的前面，根據需要可安裝單獨的精過濾器，以保證這些元件正常的工作。
